机床等性能测试(激光干涉仪)
线性测量精度为±0.5 ppm,对任一方向回转轴的测量精度为±1角秒,多种装夹选项;

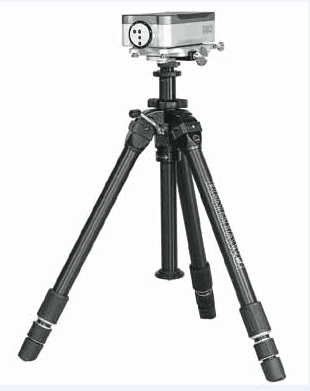

激光头XL-80参数:
l 动态采样频率:10Hz~50KHz
l 测量范围:0~80m
l 线性测量精度:±0.5 ppm
l 激光稳频精度:±0.05 ppm
l 最高线性测量速度:4 m/s
l 分辨率:0.001um
l 预热时间:<6min
回转轴XR20-W参数:
l 测量精度:±1角秒
l 分辨率:0.1角秒
l 角度测量范围:25转
l 轴最高转速(<5°轴步距内旋转):无限制
l 轴最高转速(<5°轴步距内旋转):10rpm
l 蓝牙范围:5~10m;
依据标准:GB/T 17421.2-2016 & ISO230-2:2006机床检验通则 第2部分:数控轴线的定位精度和重复定位精度的确定;
主要测试项目为:角度测量、平面度测量、线性测量、回转轴测试、垂直度测量、直线度测量、平行度测试、动态测试等。
